modul1 pengenalan komponen pc dan instalasi pc

Casing

Casing adalah bagian dalam komputer yang berfungsi sebagai pakain atau pelindung dari CPU. Bentuk yang umum adalah kotak persegi.
Fungsi Casing adalah selain untuk pelindung CPU, casing juga bisa berfungsi sebagai pendingin tambahan. karena biasanya, modern saat ini dilengkapi dengan kipas pendingin yang jumlahnya lebih dari satu buah.

 Motherboard / Mainboard

 Motherboard (sering disebut juga dengan mainboard) adalah bagian perangkat keras komputer yang berupa papan, dimana perangkat keras motherboard ini adalah perangkat keras yang paling utama dan sangat penting karena berisi system BIOS (Basic Input Output System), pengatur koneksi input-output(chipset), soket memori (RAM), Soket kartu grafis ( VGA Card), soket processor, dan soket kartu tambahan (additional cards seperti PCI, ISA).
Fungsi Motherboard adalah sebagai pusat semua perangkat keras komputer agar semua perangkat keras komputer bisa berhubungan antara komponen yang satu dengan yang lainnya.

Processor

Processor adalah komponen komputer yang merupakan sebagai otak yang menjalankan proses dan pengandali kerja komputer dengan bekerjasama dengan perangkat komputer lainnya, satuan kecepatan dalam Processor adalah Mhz (Mega Heartz) atau Ghz (Giga Heartz) dengan semakin besar kecepatan processor maka akan semakin cepat kinerja komputer saat menjalankan.
Fungsi Processor adalah memproses data yang diterima dari masukan atau input, kemudian akan menghasilkan pengeluaran atau output. Cara kerja processor akan terus terhubung dengan komponen komputer lainnya, terutama haddisk drive (HDD) dan RAM.

VGA Card

VGA card ( Video Graphics Accelerator ) merupakan bagian komputer, di dalam CPU yang berperan sangat penting untuk menampilkan output proses ke monitor. Tanpa VGA card, layar komputer tidak akan menampilkan apa-apa alias blank. VGA card sendiri ada yang berupa slot tambahan ataupun bawaan produsen motherboard atau disebut juga VGA on board.
Fungsi VGA card adalah untuk mengolah data graphis dan ditampilkan di layar monitor, VGA juga memiliki processor yang dinamakan GPU (Graphics Processing Unit).

 Harddisk Drive

Harddisk Drive disingkat HDD adalah sebuah komponen perangkat keras yang menyimpan data sekunder dan berisi piringan magnetis.
Fungsi Harddisk adalah sebagai penyimpan data secara permanen terutama sebagai penyimpanan sistem operasi dan bisa kita akses kapan saja kita mau. Kapasitasnya diukur dalam satuan Giga Byte.

RAM

RAM ( Random Acces Memory ) adalah tempat penyimpanan sementara pada saat komputer komputer di jalankan dan dapat di akses secara acak atau random.
Funsi Ram adalah untuk menyimpan program yang kita olah untuk sementara waktu ( power on ) jika komputer kita mati, maka seluruh data yang tersimpan pada RAM akan hilang memori ini penyimpanannya bersifat sementara dan kapasitasnya juga tidak terlalu besar.

Power supply

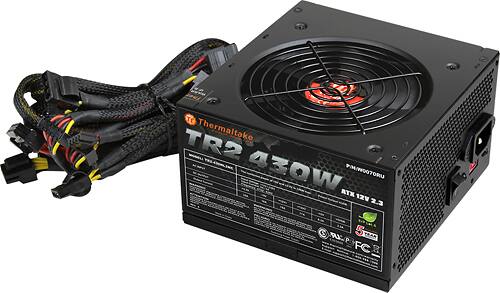

Power supplu adalah perangkat keras yang berfungsi untuk menyuplai tegangan langsung kekomponen dalam casing yang membutuhkan tegangan, misalnya motherboard, hardisk, kipas, dll. Input power supply berupa arus bolak-balik (AC) sehingga power supply harus mengubah tegangan AC menjadi DC (arus searah), karena hardware komputer hanya dapat beroperasi dengan arus DC. Power supply berupa kotak yang umumnya diletakan dibagian belakang atas casing.

Monitor

Monitor adalah komponen komputer yang berfungsi untuk menampilkan gambar yang di-output dari video card. Monitor komputer yang banyak tersedia di pasaran saat ini adalah monitor CRT (monitor tabung) dan monitor LCD, namun saat ini kebanyakan orang-orang lebih memilih menggunakan monitor LCD (terutama di kantor-kantor) karena monitor LCD ini selain tampilannya lebih modern, juga memiliki kelebihan lainnya yaitu hemat space dan hemat listrik.

Keyboard

Keyboard adalah sebuah komponen komputer inputan yang berfungsi sebagai alat untuk mengetikkan sesuatu. Selain keyboard standard, keyboard komputer saat ini memiliki model bermacam-macam, seperti keyboard mini, keyboard fleksibel yang bisa dilipat, keyboard wireless yang menggunakan bluetooth, dan lain sebagainya.

Mouse

Mouse adalah komponen komputer inputan yang berfungsi untuk menggerakan cursor di layar monitor kita dan untuk meng-klik sesuatu seperti tombol-tombol di sebuah program aplikasi. Mouse juga bermacam-macam modelnya, ada mouse standard, mouse untuk keperluan gaming, mouse wireless yang menggunakan bluetooth, dan lain sebagainya.

Cara Merakit PC

1.      Pemasangan Motherboard

Ambil motherboard dan aturlah posisi konektor “jumper”, sesuai dengan yang tertulis dalam  manual dari pabriknya. Cabutlah konektor plastik “jumper” penghubung antar pin yang ada pada motherboard pindahkan pada posisi lain yang menghubungkan sebuah kaki pin dengan kaki pin lainnya sesuai dengan anjuran yang tertulis dalam buku manual motherboard.

Biasanya pabrik menyebutkan posisi jumper tertentu sesuai dengan jenis processor yang akan dipergunakan. Perhatikan baik-baik agar anda bisa mencapai hasil yang baik. Aturlah konektor “jumper” sesuai dengan kebutuhan kita dengan mengikuti buku petunjuk (manual) dari pabriknya. Sesuaikan posisi jumper tersebut dengan jenis processor yang akan anda pasang. Penyetelan  posisi

“jumper” memungkinkan motherboard memberikan listrik yang tepat dan sesuai dengan  kebutuhan listrik processor yang dipasang.

2.  Pemasangan Processor (menggunakan soket)

Pasanglah processor pada tempatnya (soket-nya) perhatikan tanda pada processor harus ditempatkan sesuai dengan tanda yang ada pada soket tersebut (tidak boleh terbalik). Kuncilah tangkai pengunci yang biasanya terdapat disisi soket processor. Perhatikan kode titik atau sisi processor dengan bentuk miring merupakan petunjuk agar bagian processor itu dipasang pada bagian slot yang memiliki tanda sama.

Bacalah dengan baik manual processor dari pabriknya Apabila anda kurang hati-hati atau terbalik memasang processor ini bisa berakibat fatal. Kemudian pasanglah kipas pendingin diatasnya. Pada produk processor terakhir sudah dilengkapi dengan kipas pendingin.

Pemasangan processor pada soket ataupun tempat yang ada di motherboard tidak boleh terbalik karena dapat mengakibatkan motherboard atau processor rusak.

3.  Pemasangan Memori

Pasanglah memori RAM pada tempatnya dengan baik, perhatikan sudut memori yang biasanya berlekuk harus ditempatkan pada tempatnya secara hati-hati. Apabila anda terbalik memasangnya, maka memori akan sulit dimasukan. Pada jenis memori SDRAM/DDRAM, dudukan memori di motherboard memiliki pengunci yang akan bergerak mengunci bersamaan dengan masuknya memori ke dalamnya.

4.  Pemasangan Motherboard pada Cashing

Masukan motherboard ke dalam casing (kotak komputer), kaitkanlah pengait plastik yang biasa disediakan oleh pabrik casing, ke dalam lubang yang terdapat pada motherboard. Pada sudut yang memungkinkan anda tempatkan baut, bautlah motherboard tersebut pada casing untuk menghindarkan terjadinya pergeseran motherboard pada waktu anda memindah-mindahkan CPU nantinya. Sebaiknya hati-hati memasang motherboard pada casing karena bentuknya tipis kecil dan memiliki rangkaian elektronik yang rumit.

Pasanglah kabel khusus catu daya motherboard yang ada pada prower suply (biasanya dituliskan P8 dan P9), kabel berwarna hitam dari kedua konektornya harus dipasang berdampingan. Apabila anda mempergunakan jenis motherboard jenis ATX, pasanglah kabel power khusus tersebut pada slot power khusus ATX yang terdapat pada motherboard tersebut.

5.  Pemasangan Hardisk, Floppy dan CD Rom

Pasanglah harddisk, floppy drive pada tempat yang telah tersedia dalam casing CPU, kencangkan dudukannya dengan baut secara hati-hati. Bila adaCD ROM drive, pasangkan pula alat ini secara hati-hati dan dikencangkan dengan baut.

Sambungkan kabel dari power suply ke slot power yang terdapat di harddisk, flopy drive dan CD ROM drive. Perhatikan sudut konektor plastiknya pada kabel tersebut biasanya sudah dirancang  pas sesuai dengan dudukan yang terdapat pada hardisk, flopy drive atau CD ROM drive. Bila anda memasang konektor ini terbalik, maka pada saat anda memasukan konektor tersebut akan terasa sedikit sulit. Segeralah cabut konektornya dan masukan kembali pada posisi yang tepat.

Sambungkan kabel pita (kabel data) pada dudukan hardisk, floppy drive dan CD ROM drive. Kabel ini berfungsi untuk menghubungkan peralatan tersebut ke motherboard. Perhatikan sisi kabel berwarna merah harus ditempatkan pada kaki nomor satu (lihat keterangan yang dituliskan pada hardisk atau flopy drive ataupun CD ROM drive). Bila terbalik memasangnya komputer tidak akan bekerja baik dan dapat merusakan peralatan-peralatan tersebut. Kabel yang terpasang ke flopy drive lebih sempit bila dibandingkan kabel penghubung hardisk ataupun CD ROM drive. Kabel penghubung hardisk dan CD ROM drive sama ukurannya.

Sambungkan kabel dari floppy drive ke slot untuk floppy drive, demikian pula sambungkan kabel dari hardisk ke slot IDE nomor 1, dan kabel dari CD ROM ke slot IDE nomor 2. Perhatikan juga agar sisi kabel berwarna merah harus menempati kaki nomor satu pada tiap slot. Anda bisa melihat keterangan yang tertulis di motherboard ataupun di manual motherboard.

6.  Pemasangan VGA Card

Pasanglah VGA card pada slotnya, bila anda memiliki card dari jenis ISA, anda harus menempatkan card tersebut pada ISA slot bus di motherboard. Bila anda memiliki card VGA jenis PCI, anda harus pasangkan card tersebut pada slot bus PCI di motherboard.

Hubungkan konektor kabel penghubung tombol “Reset” ke pin “Reset” yang terdapat padaa motherboard. Hubungkan pula konektor kabel penghubung speaker ke  pin bertuliskan  speaker yang ada pada motherboard. Sering ditulis dengan kode LS. Beberapa casing telah dilengkapi pula kabel lampu indikator berikut kabel penghubungnya lengkap dengan konektornya agar perakit komputer tinggal menghubungkan saja ke motherboard.

Pasanglah kabel data dari monitor ke slot yang terdapat di card VGA, perhatikan konektornya memiliki 3 deretan kaki yang tersusun rapi, dengan konektor berbentuk trapesium.

Pasangkan konektor keyboard ke slot keyboard yang terdapat di motherboard.

Pasangkan kabel listrik (power) dari layar monitor ke slot power yang terdapat di bagian belakang power suply yang telah terpasang pada casing CPU. Bila konektornya tidak cocok, anda dapat memasang kabel listrik tersebut ke jala-jala listrik rumah anda. Anda akan membutuhkan T  konektor untuk membagi listrik ke monitor dan CPU yang anda rakit. Pasangkan kabel listrik untuk CPU ke slot yang terdapat pada power suply di bagian belakang casing CPU.
